バインド線付きC型スリーブ
電力会社様規格適合表
北海道
東 北
東 京
北 陸
中 部
関 西
中 国
四 国
九 州
沖 縄
用途および特長
バインド線で電線を仮留めして使用するC型コネクタです。
※CC05、CKS02、CKS01はバインド線はありません。
※CC05、CKS02、CKS01はバインド線はありません。

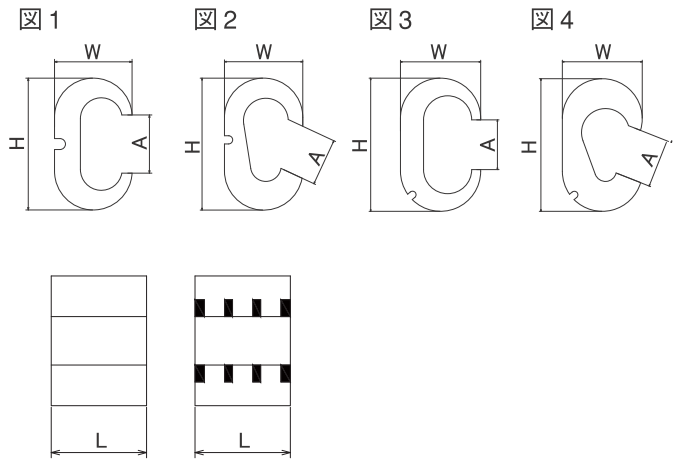

| 種類 | 型番 | 図番 | L | H | W | A | 適用ダイス(圧縮回数) | 梱包数(個) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 圧縮工具 | ||||||||||
| MY108、EH-2N | Y35(12t)、EP410(12t) | 大箱 | 小箱 | |||||||
| 8C8 | CC05 | ー | 21.0 | 11.9 | 7.6 | 5.0 | C8(3回) | ー | 2,000 | 20 |
| 14C5・8 | CKS02 | ー | 19.0 | 18.6 | 11.9 | 6.8 | ー | U-BG(1回) | 500 | 10 |
| 14C14 | CKS01 | ー | 19.0 | 18.6 | 11.9 | 6.5 | 500 | 10 | ||
| 22C5・8B | CCB0 | 2 | 19.0 | 19.5 | 12.0 | 6.8 | 500 | 10 | ||
| 22C14・22B | CCB1 | 1 | 20.0 | 20.6 | 12.1 | 8.9 | 500 | 10 | ||
| 38C8・22B | CCB2 | 2 | 22.0 | 24.9 | 15.6 | 9.6 | ー | U-C(1回) | 300 | 10 |
| 38C38B | CCB3 | 1 | 22.0 | 26.5 | 15.6 | 11.7 | 300 | 10 | ||
| 60C8・22B | CCB4 | 2 | 27.0 | 34.7 | 19.5 | 11.6 | ー | U-E(3回) | 200 | 10 |
| 60C38B | CCB5 | 2 | 27.0 | 35.4 | 21.0 | 12.7 | 200 | 10 | ||
| 60C60B | CCB6 | 1 | 27.0 | 34.2 | 22.0 | 11.6 | 200 | 10 | ||
| 100C14・22B | CCB7 | 4 | 30.5 | 41.5 | 25.0 | 15.2 | ー | U-F(3回) | 100 | 10 |
| 100C38B | CCB8 | 4 | 30.5 | 41.5 | 25.0 | 15.2 | 100 | 10 | ||
| 100C60B | CCB9 | 4 | 30.5 | 41.5 | 25.0 | 15.2 | 100 | 10 | ||
| 100C100B | CCB10 | 3 | 30.5 | 41.5 | 25.0 | 15.5 | 100 | 10 | ||
L,H,W,Aは単位・・・mm
| 本線/分岐線 | Cu2.6mm | Cu3.2mm | Cu5.5mm² | Cu8mm² | Cu14mm² | Cu22mm² | Cu38mm² | Cu60mm² | Cu100mm² |
|---|---|---|---|---|---|---|---|---|---|
| Cu2.6mm | CC05 | ||||||||
| Cu3.2mm | |||||||||
| Cu14mm² | CKS02 | CKS01 | |||||||
| Cu22mm² | CCB0 | CCB1 | |||||||
| Cu38mm² | CCB2 | CCB2 | CCB3 | ||||||
| Cu60mm² | CCB4 | CCB4 | CCB5 | CCB6 | |||||
| Cu100mm² | CCB7 | CCB8 | CCB9 | CCB10 | |||||
