用途および特長
アルミ線と銅線の分岐接続に使用します。接続する場合は、異種金属による電蝕を防ぐ為、
常にアルミ線が上部になるように接続してください。
常にアルミ線が上部になるように接続してください。

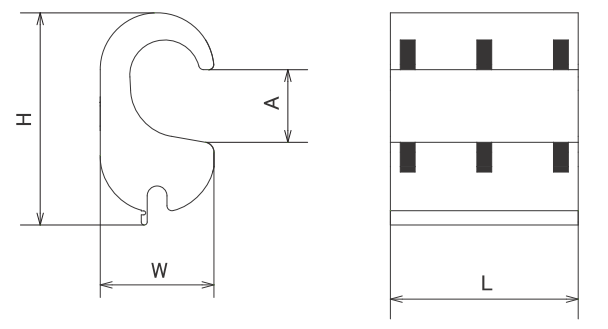

| 種類 | 型番 | L | H | W | A | 適用ダイス(圧縮回数) | 梱包数(個) | |
|---|---|---|---|---|---|---|---|---|
| 圧縮工具EP410、Y-35(12t) | 大箱 | 小箱 | ||||||
| 45T1 | AlコネクタCH45T1T | 38.0 | 33.0 | 18.0 | 12.0 | U-O(1回) | 50 | 10 |
| 6T1 | AlコネクタCH6T1T | 38.0 | 41.0 | 23.0 | 15.0 | U-D3(1回) | 50 | 10 |
L,H,W,Aは単位・・・mm

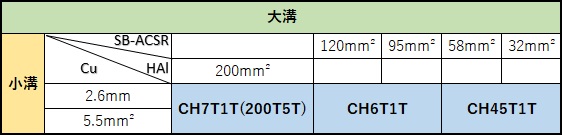

| 大溝 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 小溝 | Cu | 80mm² | ー | 60mm² | 38mm² | |||
| SB-ACSR | 120mm² | 95mm² | 58mm² | 32mm² | ||||
| SB-AAAC | 130mm² | |||||||
| Cu | SB-ACSR | SB-AAAC | SB-HAl | (95mm²・125mm²) | (55mm²) | (30mm²) | ||
| 2.6mm(2.0mm～3.2mm) | ー | ー | ー | CH6T1T | CH45T1 | |||
| 5.5mm²(8mm²) | ||||||||
