用途および特長
銅線同士の分岐接続やジャンパー接続、開閉器と本線の接続などに使用します。

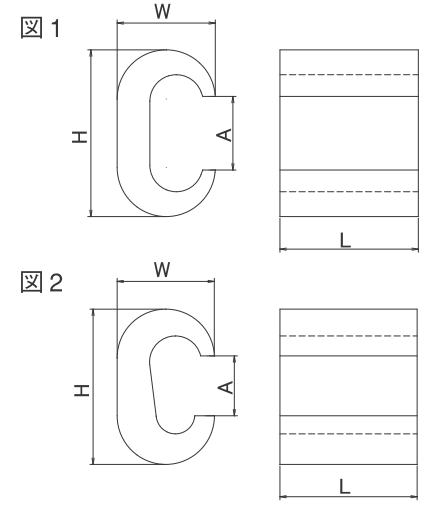

| 種類 | 型番 | 図番 | L | H | W | A | 適用ダイス(圧縮回数) | 梱包数(個) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 圧縮工具K240(8t) | 大箱 | 小箱 | ||||||||
| 1号 | CN1 | 1 | 20.0 | 20.6 | 12.1 | 8.9 | BG・40(1回) | 500 | 20 | |
| 2号 | CN2 | 2 | 22.0 | 24.9 | 15.6 | 9.6 | C・80(1回) | 300 | 10 | |
| 3号 | CN3 | 1 | 22.0 | 26.5 | 15.6 | 11.7 | 300 | 10 | ||
| 4号 | CN4 | 2 | 27.0 | 35.0 | 21.0 | 12.7 | E・120(3回) | 200 | 10 | |
| 5号 | CN5 | 2 | 27.0 | 34.2 | 20.5 | 11.6 | 200 | 10 | ||
| 6号 | CN6 | 1 | 27.0 | 34.2 | 21.9 | 11.6 | 200 | 10 | ||
| 7号 | CN7 | 2 | 30.5 | 41.9 | 23.8 | 14.6 | F・200(3回) | 100 | 10 | |
| 8号 | CN8 | 2 | 30.5 | 40.9 | 25.2 | 14.6 | 100 | 10 | ||
| 9号 | CN9 | 1 | 30.5 | 40.9 | 25.2 | 14.6 | 100 | 10 | ||
| 10号 | CN10 | 2 | 30.5 | 41.9 | 25.2 | 14.6 | 100 | 10 | ||
| 11号 | CN11 | 2 | 50.0 | 43.0 | 24.8 | 16.5 | 200(5回) | 40 | 10 | |
| 12号 | CN12 | 1 | 55.0 | 44.4 | 27.4 | 18.0 | H201(5回) | 40 | 10 | |
L,H,W,Aは単位・・・mm
| 本線/分岐線 | Cu2.6mm | Cu5.0mm | Cu22mm² | Cu38mm² | Cu60mm² | Cu80mm² | Cu100mm² | Cu150mm² |
|---|---|---|---|---|---|---|---|---|
| Cu5.0mm | CN1 | |||||||
| Cu22mm² | ||||||||
| Cu38mm² | CN2 | CN3 | ||||||
| Cu60mm² | CN4 | CN5 | CN6 | |||||
| Cu80mm² | CN7 | CN8 | CN9 | |||||
| Cu100mm² | ||||||||
| Cu125mm² | CN10 | |||||||
| Cu150mm² | CN11 | CN12 | ||||||
