銅線用圧縮スリーブ（分岐スリーブ）
電力会社様規格適合表
北海道
東 北
東 京
北 陸
中 部
関 西
中 国
四 国
九 州
沖 縄
用途および特長
銅線同士の分岐接続やジャンパー接続、開閉器と本線の接続などに使用します。

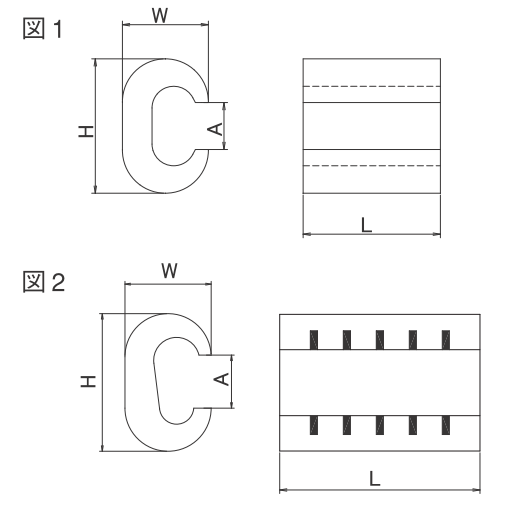

| 種類 | 型番 | 図面 | L | H | W | A | 適用ダイス(圧縮回数) | 梱包数(個) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 圧縮工具 | ||||||||||
| ８t | 12t | 大箱 | 小箱 | |||||||
| 8-8 | CHD8-8 | 1 | 19.0 | 11.6 | 7.6 | 4.5 | C8(2回) | 2,000 | 20 | |
| 14-8 | CKS02 | 2 | 19.0 | 18.6 | 11.9 | 6.8 | ュ1Cu(1回) | 500 | 10 | |
| 14-14 | CKS01 | 1 | 19.0 | 18.6 | 11.9 | 6.5 | 500 | 10 | ||
| 22-8 | CKS0 | 2 | 19.0 | 19.5 | 12.0 | 6.8 | 500 | 10 | ||
| 22-22 | CKS1 | 1 | 20.0 | 20.6 | 12.1 | 8.9 | 500 | 10 | ||
| 38-22 | CKS2 | 2 | 22.0 | 24.9 | 15.6 | 9.6 | ュ2Cu(1回) | 300 | 10 | |
| 38-38 | CKS3 | 1 | 22.0 | 26.5 | 15.6 | 11.7 | 300 | 10 | ||
| 60-22 | CKS4 | 2 | 27.0 | 34.7 | 19.4 | 11.6 | ュ3Cu(1回) | 200 | 10 | |
| 60-38 | CKS5 | 2 | 27.0 | 35.4 | 21.0 | 11.6 | 200 | 10 | ||
| 60-60 | CKS6 | 1 | 27.0 | 34.2 | 22.0 | 11.6 | 200 | 10 | ||
| 125-22 | CKS7 | 2 | 30.5 | 41.5 | 25.0 | 15.2 | ュ4Cu(3回) | 100 | 10 | |
| 125-38 | CKS8 | 2 | 30.5 | 41.5 | 25.0 | 15.2 | 100 | 10 | ||
| 125-60 | CHD9 | 2 | 30.5 | 41.5 | 25.0 | 15.2 | 100 | 10 | ||
| 125-125 | CHD10 | 1 | 30.5 | 41.5 | 25.0 | 15.5 | 100 | 10 | ||
| 本線/分岐線 | Cu2.6mm | Cu5.5mm² | Cu3.2mm | Cu8mm² | Cu4.0mm | Cu14mm² | Cu5.0mm | Cu22mm² | Cu38mm² | Cu60mm² | Cu100mm² | Cu125mm² | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cu5.5mm² | CHD8-8 | ||||||||||||
| Cu3.2mm | |||||||||||||
| Cu8mm² | |||||||||||||
| Cu4.0mm | CKS02 | CKS01 | |||||||||||
| Cu14mm² | |||||||||||||
| Cu5.0mm | CKS0 | CKS1 | |||||||||||
| Cu22mm² | |||||||||||||
| Cu38mm² | CKS2 | CKS3 | |||||||||||
| Cu60mm² | CKS4 | CKS5 | CKS6 | ||||||||||
| Cu100mm² | CKS7 | CKS8 | CHD9 | CHD10 | |||||||||
| Cu125mm² | |||||||||||||
