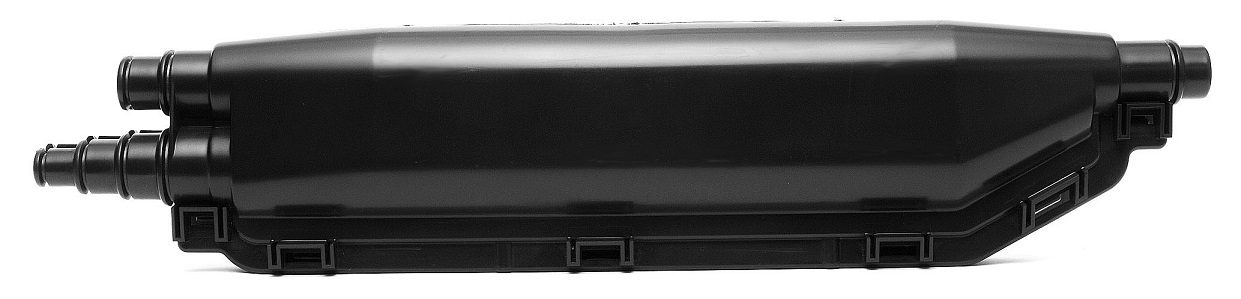

22kV用分岐スリーブカバー
電力会社様規格適合表
北海道
東 北
東 京
北 陸
中 部
関 西
中 国
四 国
九 州
沖 縄
用途および特長
22kV配電線路の銅線相互およびアルミ線相互、または銅線とアルミ線の分岐接続箇所を絶縁保護する為に使用します。120mm²は二重パテ仕様となります。
| 種類 | 型番 | 適用電線 | 梱包数(個) | |
|---|---|---|---|---|
| 本線 | 分岐線/引下線 | 大箱 | ||

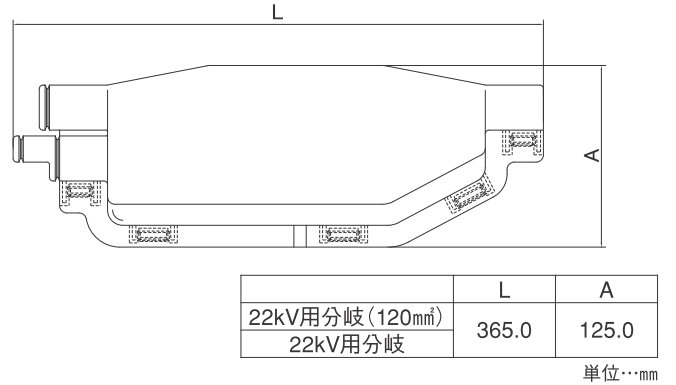

| 22kV用分岐スリーブカバー 120mm² | 22kV用分岐(120mm²) | Cu80mm² | Cu2.6mm・Cu5.5ｍｍ²・Cu80mm² | 10 |
| ACSR120mm² | ACSR120mm² | |||
| 22kV用分岐スリーブカバー 200mm² | 22kV用分岐 | Cu150mm² | Cu2.6mm・Cu5.5mm・Cu150mm² | 10 |
| HAl200mm² | HAl200mm² | |||

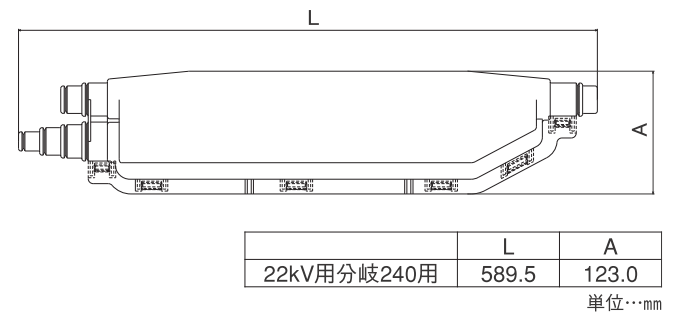

| 22kV用分岐スリーブカバー 特大 | 22kV用分岐240用 | Cu80mm²～150mm² | Cu14mm²・Cu80mm²～150mm² | 10 |
| ACSR120mm²～HAl240mm² | ACSR120mm²～HAl240mm² | |||
| 適用スリーブ | |||
|---|---|---|---|
| 社名/型番 | 22kV用分岐(120mm²) | 22kV用分岐 | 22kV用分岐240 |
| 中国電力ネットワーク | 22kV配電線路に使用するH95系スリーブ | 22kV配電線路に使用するH200系スリーブ | ー |
| 沖縄電力 | 圧縮C型コネクタ9号 | 圧縮C型コネクタ12号 | ー |
| アルミ線用圧縮分岐スリーブCH型200 | |||
| アルミ線用圧縮分岐スリーブCH型240 | |||
